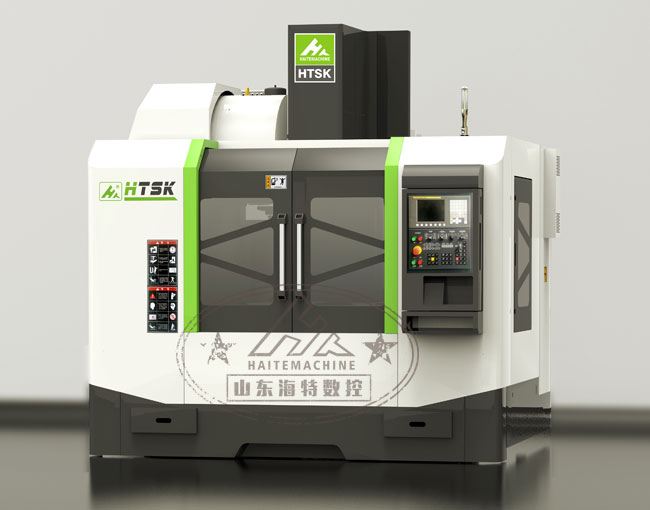

高速VMC650加工中心特點：
1、機床底座、立柱、主軸箱體、十字滑臺、工作臺等基礎件全部采用高強度消失模鑄造成型技術，內部金相組織穩定，確?；A(chǔ)件的高穩定性。鑄件結構經過機床動力學分析和有限元分析，使其幾何結構*加合理，與加強筋的恰當搭配，保證了基礎件的高剛性與高強度。寬實的機床底座，箱形腔“人”字型立柱、加寬加長的床鞍、負荷全支撐的設計，結構符合材料力學的先進設計理念，可確保加工時的重負載能力。
2、高剛性、高精密主軸：采用臺灣健椿隆主軸BT40-120mm。
(1)主軸電機通過高扭力齒形同步皮帶傳動，并可大幅減低傳動噪音及熱量產生。
(2)主軸采用精密級日本NSK軸承，高速、高精密，*高轉速可達12000r/min。
(3)主軸箱體采用1:1重錘平衡配重，配重*可靠、穩定。使主軸在高速運轉時，避免產生共振現象，確保*佳的加工精度。
3、采用臺灣律廷C3級高精密、高強度滾珠絲杠。采用進口高精度鎖緊螺母，滾珠絲杠經預拉伸后，大大增加了傳動剛性并消除了運動時產生的熱變形影響，因而確保了機床的定位精度和重復定位精度。
4、 X、Y、Z軸采用原裝臺灣上銀滾柱線軌，線軌寬度35mm，線軌滑座為加寬加大處理，特別是Z軸的滑座加長。滾柱重載線軌可以滿足客戶速度快、精度高的要求外，同時也增加機床導軌的使用壽命等特性。
5、采用原裝臺灣圣杰圓盤16把刀庫，滿足了客戶自動化加工的要求，又降低了機床故障率。
6、機床配有密封式導軌防護罩，有效的保護導軌和絲杠，延長其使用壽命。
7、當機床配立體式全防護時，機床在強力切屑時保證外防護不震動。
650加工中心技術參數:
|
機型 |
規格 |
VMC-650 |
|
X坐標行程 |
mm |
650 |
|
Y坐標行程 |
mm |
450 |
|
Z坐標行程 |
mm |
450 |
|
工作臺規格 （長） |
mm |
860 |
|
工作臺規格 （寬） |
mm |
430 |
|
工作臺*大載重 |
kg |
300 |
|
主軸中心至立柱導軌面 |
mm |
475 |
|
主軸端面至工作臺平面 |
mm |
100-550 |
|
X、Y、Z切削進給量 |
mm/min |
1-6000 |
|
X、Y、Z快速移動速度 |
m/min |
24/36 |
|
主軸轉速范圍 |
r/min |
50-8000 |
|
主軸錐孔 |
|
BT40 |
|
工作臺T型槽/槽寬/槽距 |
mm |
5/18/100 |
|
定位精度 |
mm |
300±0.005 |
|
重復定位精度 |
mm |
300±0.003 |
|
機床輪廓 長/寬 |
m |
2.7/2.2/2.5 |
|
機床重量 |
T |
4.8 |
