VMC850四軸加工中心是我公司引進國際先進技術，自行研制開發生產的新一代數控機床，該機床廣泛應用于軍工、航天、汽車、模具、醫療設備、機械制造等行業的箱體零件、殼體零件、

產品展示

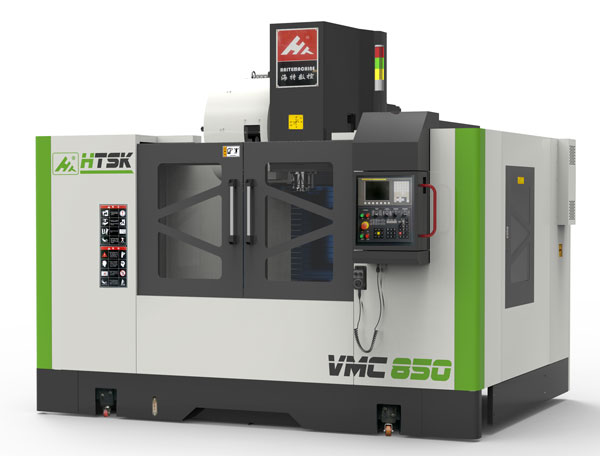

四軸加工中心

產品介紹

VMC850四軸加工中心是在850加工中心的基礎上添加第四軸分度頭，四軸加工中心價格、四軸加工中心報價、四軸加工中心多少錢一臺、四軸加工中心型號等這些問題都是很多朋友關心的一個問題，四軸加工中心價格取決于第四軸分度頭的價格。一般第四軸廠家、型號都會影響其價格。

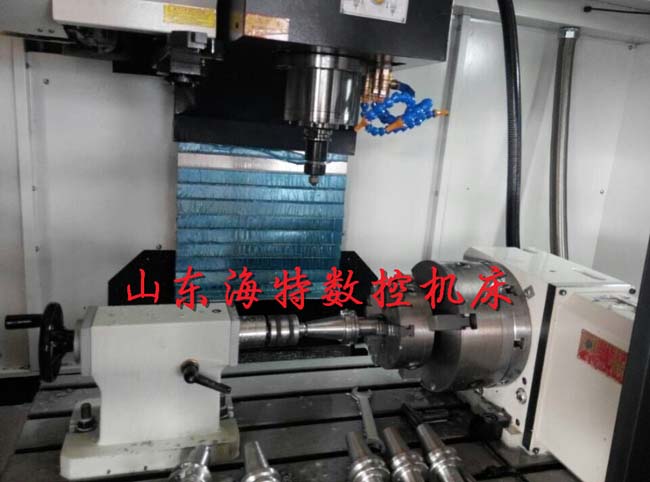

VMC850加工中心配第四軸加手動尾座加工刀柄圖

VMC850四軸加工中心結構：
1、機床底座、立柱、主軸箱體、十字滑臺、工作臺等基礎件全部采用高強度消失模鑄造成型技術，內部金相組織穩定，確?；A(chǔ)件的高穩定性。鑄件結構經過機床動力學分析和有限元分析，使其幾何結構*加合理，與加強筋的恰當搭配，保證了基礎件的高剛性與高強度。寬實的機床底座，箱形腔“人”字型立柱、加寬加長的床鞍、負荷全支撐的設計，結構符合材料力學的先進設計理念，可確保加工時的重負載能力。
2、高剛性、高精密主軸：采用臺灣健椿隆主軸BT40-150mm。
3、采用臺灣律廷C2級高精密、高強度滾珠絲杠。
4、X、Y、Z軸采用原裝臺灣上銀滾柱線軌
5、采用原裝臺灣圓盤圣杰機械手24把刀庫
6、機床配有密封式導軌防護罩，有效的保護導軌和絲杠，延長其使用壽命。
7、當機床配立體式全防護時，機床在強力切屑時保證外防護不震動。
8、CNC控制系統采用日本發那科控制系統，系統帶有高速高精功能且支持四軸聯動。
9、第四軸（A軸）采用臺灣CNC電腦數控分度盤含四軸電機與驅動器，四軸采取氣動（液壓）鎖緊方式，鎖緊安全可靠。

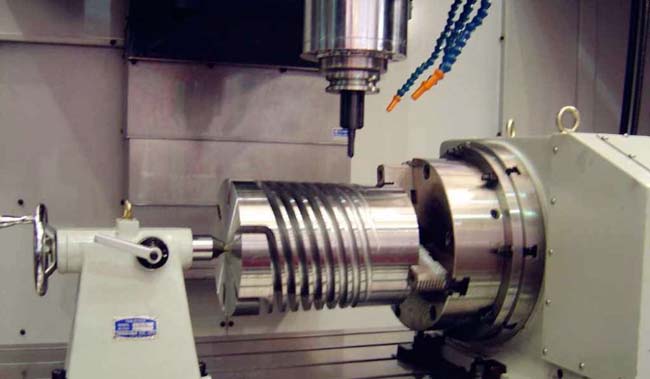

這款是在850加工中心的基礎上增加的第四軸，實現圓柱上銑螺旋線，螺距等分的工件加工需求。

發那科系統850四軸加工中心配置：
★  系統：FANUC 0i -MF，絕對值編碼器，開機不需要回零，支持四軸聯動。
★  主軸：臺灣健椿隆高剛性、高精密、高速主軸單元
★  絲桿：臺灣律廷高精度直徑40精密3級滾珠絲杠。
★  軸承：日本NSK高精密滾柱絲杠專用軸承
★  刀庫：臺灣圣杰
★  打刀缸：臺灣尚品
★  絲杠螺母：臺灣高精密鎖緊螺母
選配部件：
系統：北京凱恩帝、臺灣新代　日本三菱、日本FANUC（發那科）、德國西門子等。
刀庫：圓盤（機械手）刀庫　　斗笠式刀庫
第四軸、第五軸等。
850四軸加工中心技術參數：

VMC850	規 格
X坐標行程	800 mm
Y坐標行程	500 mm
Z坐標行程	500mm
工作臺規格（長×寬）	1060×500mm
工作臺載重	600 kg
主軸中心線到立柱正面導軌距離	575mm
主軸端面至工作臺上平面距離	120～620mm
X、Y、Z切削進給量	1～6000 mm/min
X、Y快速進給速度	24m/min
Z快速進給速度	24m/min
主軸轉速范圍	50～8000 r/min
主軸錐孔	BT40-150mm
主軸電機	7.5kW
X、Z伺服電機	bis12/2000 Z軸含有抱閘
Y伺服電機	bis22/2000
工作臺T型槽（槽數×槽寬×槽距）	5/18/100mm
重復定位精度300mm	± 0.003mm
定位精度300mm	± 0.005mm
數控系統	FANUC 0i-MF
使用源氣壓力	0.6-0.8 MPa
機床輪廓尺寸（L×W×H）	2950x2280x2600mmmm
機床重量	6600 kg

第四軸參數：

第四軸	CNC-250
盤面直徑	250mm
垂直中心高	185mm
垂直全高	315mm
分割精度等級	15″
重復精度	4″
凈重	124KG
手動尾座	TS-A 185
四軸電機	Bis8/3000

一、選用臺灣健椿隆主軸和臺灣津廷絲桿

選用臺灣健椿隆主軸和臺灣津廷絲桿

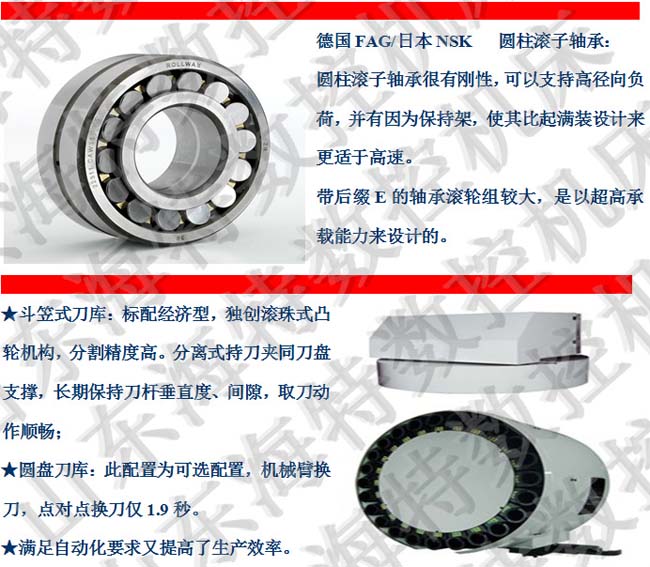

二、德國FAG/日本NSK軸承

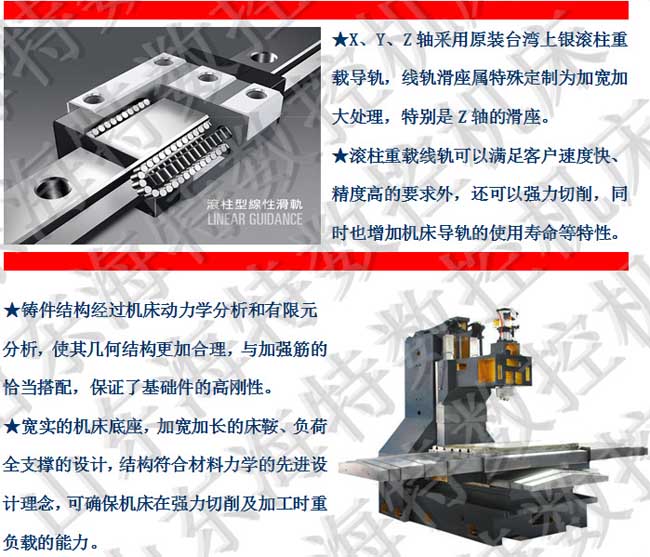

三、采用原裝臺灣上銀45MM滾柱重載型導軌
