數控加工中心的主要幾大核心部件

發布時間：2016-01-20

點擊次數：

　　眾所周知，數控加工中心是由多個核心零部件及相關連接件組成。任何一個環節出現問題，都有可能對數控加工中心造成嚴重的損害。所以，我們首先要從核心部件開始：

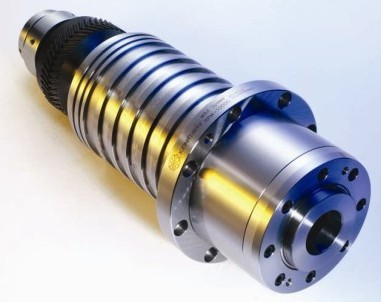

1.主軸

主軸是機床一大核心部件，加工表面精度絕大部分都和主軸有關，所以主軸的質量很關健。目前大陸生產的主軸在數控加工中心上使用的并不多見，這說明大陸產高速主軸單元品質還有待提高。而臺灣產主軸單元市面上使用比較廣范，根據其品牌知名度及市場占有率其價格也有不小的差異。

　　目前市面上數控加工中心常用主軸有以下幾個品牌：丹銓、健椿隆、普森、羅翌，其價格也是一路上長，建意根據自己的產品要求進行選擇，一般情況下數控加工中心廠家可根據你的要求為你*改配置，具體細節應與數控加工中心廠家進一步探討。

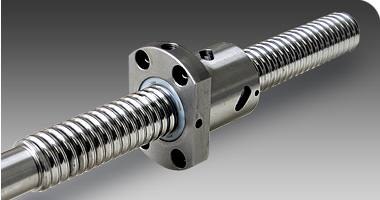

2.滾珠絲杠

精密機械上*常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或?qū)⑴ぞ剞D(zhuǎn)換成軸向反覆作用力，同時兼具高精度、可逆性和高效率的特點。其制造要求也比較高，包括材質以及裝配精度。

　　滾珠絲杠決定著設備的傳動精度，其材質、精度、預緊力、切削抗力、潤滑、載荷等都有可能造成滾珠絲杠磨損較快，產生間隙或其它不可修復的問題。所以，這也是關鍵之處。

　　數控加工中心常用滾珠絲杠按精度可分：P2/C2、P3/C3、P4/C4，也有少部分?jǐn)?shù)控加工中心廠家選用P5/C5（數字越小精度越高），按工藝分軋制級和研磨級，后者精度高于前者。

　　目前數控加工中心常用的滾珠絲杠品牌五花八門，有大陸的，有臺灣的也有鬼子的也有德國佬的。大陸產滾珠絲杠在數控加工中心上使用除了南京工藝在市面上常見外，像漢江、博特等幾乎很少見到。而目前數控加工中心常用滾珠絲杠品牌有：南京工藝、TBI、銀泰、上銀、小日本的THK、NSK、德國STAR力士樂等品牌。（如果條件允許請支持國產品牌）

3.刀庫

數控加工中心刀庫分斗笠式、圓盤式、鏈條式三種，其刀具容納數量依次增多。

　　斗笠式刀庫一般在主軸頭附近,換刀時需要主軸方向的上下動作,占用工作時間,降低了工作效率.也影響主軸方向的工作行程范圍，但因其結構簡單，故障率相對較低。

　　圓盤刀庫采用機械手換刀，換刀速度快，但故障率相對稍高,也有及少數圓盤式刀庫類示與斗笠式刀庫通過主軸直接換刀。而鏈條式一般應用于容納刀具數量較高的機型上,其價格也依次提高。目前常見刀庫品牌有首輪、吉輔、圣杰、德大。選擇合適的品牌及類型比較重要。

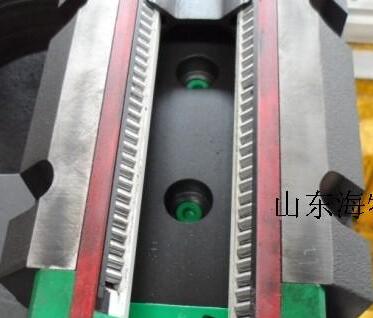

4.導軌

數控加工中心常用導軌按精度分大致可以歸以下三類，C普通級、H高精度級、P超精密級，一般數控加工中心用導軌都在H級以上。按類型可分：硬軌、線性滑軌、鑲鋼導軌三種，前兩種*為常見。

　　硬軌特點是剛性好，缺點是因為磨擦阻力大，所以精度和速度相對較低。適合進行大切削量加工。

　　數控加工中心用線性滑軌常見有兩種，一種是滾珠導軌，一種是滾柱導軌。滾珠導軌顧名思義就是通過鋼珠滾動實現線性滑動的目的，而滾柱導軌則是通過圓柱滾子滾動來實現線性滑動，其磨擦阻力都小于硬軌。而滾珠導軌是點接觸，滾柱導軌是線接觸，所以，滾柱導軌磨擦阻力要大于滾珠導軌，其剛性要強于滾珠導軌。所以，數控加工中心用導軌一般情況下是硬軌和滾柱導軌兩種類型較多，小型雕銑機用滾珠導軌較多。

　　用戶在選擇硬軌的時候應注意以下幾點：1.導軌淬火硬度，一般情況下在HRC50°以上。2.工作臺有無貼塑，（導軌磨擦?xí)r會產生細小的鐵粉或切削進入，貼塑導軌耐磨性強，材質軟，可使其容入塑軌內，減少導軌的磨損量，所以貼塑導軌壽命要長于未貼塑導軌。）用戶可根據自身情況，選擇硬軌或線性導軌。目前市面上數控加工中心常用線性導軌品牌有：南京工藝、TBI、銀泰、上銀、鬼子的THK、德國力士樂,其價格差異也很大，選擇合適的*重要。

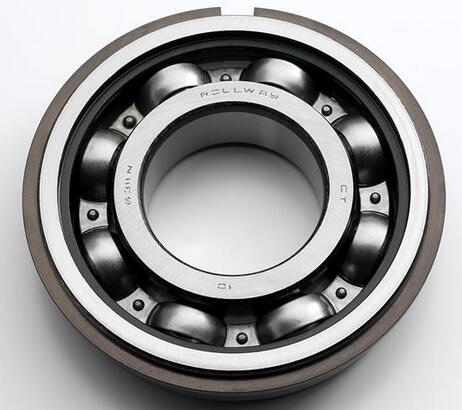

5.軸承

機床主軸軸承一般由主軸單元廠家配備，臺灣產主軸單元一般情況下配備日本NSK、瑞典SKF或法國FAG，通常情況下，臺灣產主軸標配軸承一般是小日本的NSK。單就品牌而言，該軸承品牌選用不太受數控加工中心廠家控制，而且目前可以滿足絕大部分用戶需求,只要選擇好主軸單元的品牌即可。

　　除了主軸軸承，這里絲杠軸承也及為關鍵。數控加工中心用滾珠絲杠軸承一般選用角接觸球軸承，但各大軸承廠家根據其使用特點，基本上都有滾珠絲杠專用軸承，其特點是60度接觸解，能夠承受*高的軸向力，精度和剛性都相對較高。目前常用角接觸球軸承品牌有：瓦房店軸承、洛陽軸承研究所、哈爾濱軸承、臺灣TPI、日本NSK等品牌。（如果條件允許請支持國產品牌）

　　6.軸承鎖緊螺母：這兩種零件體積很小，但其也扮演著重要的角色。從上面內容我們知道數控加工中心用軸承及絲杠都是高精度的零件，所以軸承鎖緊螺母選用也是非常關鍵，有些廠家具備條件自己生產。而大部廠家都從專業軸承鎖緊螺母的廠家采購，如北京正碩、臺灣盈錫等。

　　7.聯軸器：聯軸器是電機和絲杠的連接件，在部分直聯式箱體上還用于主軸電機與主軸的連接。其作用不僅起到聯接作用，同時還有傳遞扭力的重要作用。所以，無論在主軸上還是在絲杠上，其質量不容忽視。目前數控加工中心用聯軸器品牌較多，有大陸產的，有臺灣產的，也有其它進口品牌，其價格差異也大到數倍。

　　8.CNC系統、伺服電機、驅動器：該部分是數控機床成本的一項重要項目，其常用品牌也較多，價格差異也比較大，這里不再陳述。在數控加工中心操作中，系統操作的熟練度和故障率成反比的，因為很多故障或問題是因為不會操作而引起的。所以用戶應選擇自己操作習慣或性價比高的系統品牌。
