小型龍門加工中心是山東海特?cái)?shù)控機床有限公司生產的完整全新設備，具有高剛性的結構設計、可靠的精度穩定性及保持性、完整的配套，部件設計采用模塊化，標準化程度高，具有良好的互換性，穩定的質量，機床設計先進、性能可靠、操作簡便、維修方便。同時該機床是我公司引進并消化吸收歐洲先進的設計與工藝技術，整機具有高剛性的框架結構設計，因此不僅具有強力切削的能力，同時又能滿足高精密零件的加工。

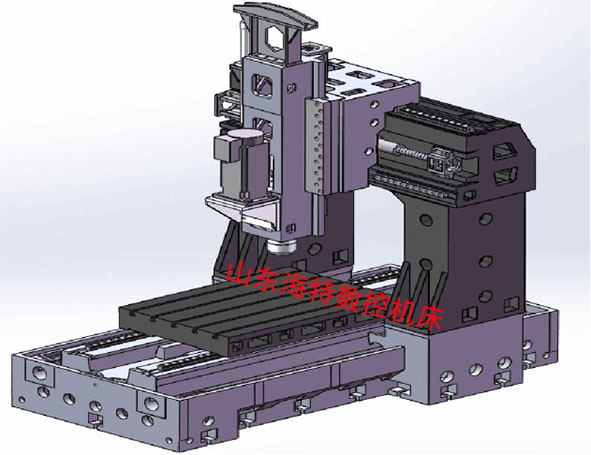

HLC1390小型龍門加工中心主要結構:
1.主要部件采用有限元分析進行優化，主要鑄鐵采用高強度鑄鐵金相組織穩定，經過時效、噴砂、回火等工藝確保機床長期使用精度的穩定性。
2.龍門式跨式結構，結構為三維變徑優化處理，減輕了機床強力切削時的震動、使機床剛性*好。
橫梁采用梯形式設計，剛性強結構好適合強力切削 。
3.高速高剛性主軸單元結合伺服主軸電機；X/Y/Z采用大扭矩伺服電機。
4.X/Y/Z采用臺灣高精度高強度滾珠絲杠配合日本NSK滾珠絲杠專用對子軸承與高精密進口鎖緊。
5.X/Y導軌采用線軌道設計采用臺灣上銀滾柱線軌，Z軸為硬軌，固定面采用超高頻淬火工藝處理經過精密磨削；滑動面采用高強度耐磨材塑帶鑲貼處理。
HLC1390小型龍門加工中心配置
臺灣新代系統 臺灣絲杠
日本NSK軸承 臺灣增壓缸 臺灣鎖緊螺母等
選配系統部件
日本發那科系統
可根據客戶要求專業設計開發數控設備及加工中心
HLC1390小型龍門加工中心技術參數:
|
1390 |
規 格 |
|
X坐標行程 |
1300mm |
|
Y坐標行程 |
900mm |
|
Z坐標行程 |
700mm |
|
工作臺規格（長×寬） |
1400*800mm |
|
兩立柱之間*大寬度 |
1000mm |
|
工作臺*大載重 |
1500 kg |
|
主軸端面到工作臺距離 |
120mm-820mm |
|
X/Y滾柱線軌 |
55mm |
|
Z硬軌 |
淬火貼塑 |
|
X、Y、Z切削速度 |
0～5000 mm/min |
|
X、Y、Z快速進給速度 |
15/15/10 m/min |
|
主軸轉速范圍 |
50～8000 r/min |
|
主軸錐孔 |
BT40/50 |
|
主軸伺服電機 |
11/15KW |
|
工作臺T型槽（槽數×槽寬×槽距） |
5×22×160mm |
|
定位精度 |
500mm/+0.005mm |
|
重復定位精度 |
500mm/+0.003mm |
|
Z向配重 |
氮?dú)馄胶庀到y(tǒng) |
|
氣源壓力 |
0.5-0.8 MPa |
|
機床輪廓尺寸 約 （L×W×H） |
4000mm*2800mm*3200mm |
|
機床重量(約) |
11800 KG |
